關于減速機箱體工藝孔的加工

點擊次數:   更新時間:23/09/12 16:21:09     來源:www.bingtun.com.cn關閉分    享:
  說到減速機箱體加工設備相信很多人都聽說過。一般都是鐵制的,但是很多人往往不知道減速機箱體加工的制造方法。下面小編將分享一些關于制作減速機箱體工藝孔的方法,方便大家參考。

  減速機箱體工藝孔的加工:

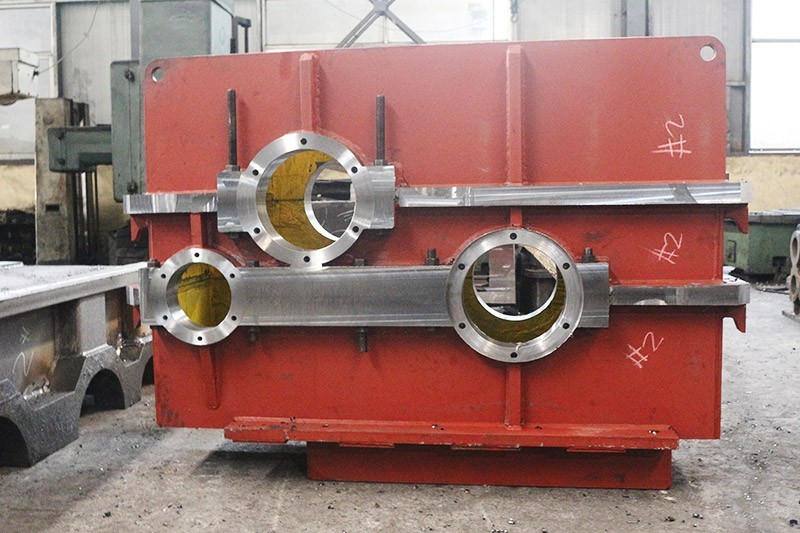

減速機箱體加工

 ?、派仙w結合面:
  8個M10-6H的螺紋孔:分布于上蓋接合面上,兩側中間兩組螺紋孔中間線的距離為180mm,另外兩組中間線距離為204±
  0.05vmm ,兩側相鄰螺紋孔中間線距離為170mm。
  2個φ12mm的工藝孔:分布于上蓋接合面上,一、工藝孔倒前端面的距離為60mm,兩工藝孔中間線前后相距250mm,左右相距240mm,粗糙度為Ra1.6μm,對G..A.H位置度公差為0.15mm。
 ?、魄昂蠖嗣妫?個M10-6H的螺紋孔:φ110mm孔周圍的四個螺紋
  孔均勻分布在φ130mm的圓上,一螺紋孔的中間線于對稱線夾角為45?,對F.A的位置度公差為φ0.15mm。另外四個分布在φ82mm 的圓上,螺紋孔的中間線與對稱線夾角為26?、25?、50?、50?,對F.B 的位置度公差為φ0.15mm。
  1個8mm的孔:位于豎直對稱線的下部,其中間線距O1軸65mm。 4個φ17mm的孔:對F.A的位置度公差為φ0.15mm,水平線上兩孔中間線距離270mm,其中一個孔中間線與O1軸水平距離135mm,豎直線上兩孔中間距離為100mm。
 ?、呛蠖嗣妫?br />   11個M10-6H的螺紋孔:四個螺紋孔均布在φ90mm的圓周圍,其中一螺紋孔的中間線與對稱線夾角為45?,對H.B位置度公差為φ0.15mm.六個螺紋孔分布在φ130mm的圓上,左上孔與豎直對稱線夾角為60?.54?.56?.70?,對H.A的位置度公差為φ0.15mm。另外一個螺紋孔中間距軸線O330mm。豎直距離為16mm。 1個的孔:位于φ100mm的孔中間線的右下方16。1個M30-6H的螺紋孔:其中間線與O2的水平距離為6mm,豎直距離為82mm。2個φ30mm的孔:粗糙度為Ra1.6μm,對B的位置度公差為150:0.03,其中孔中間線O3距O1.O2軸分別為138.125±0.05和78.084±0.05。
      以上就是關于減速機箱體工藝孔的加工工藝,希望大家可以對大家有所幫助。
小編:Amy
